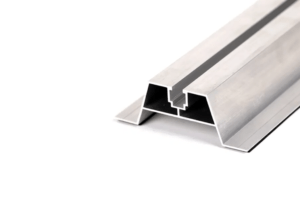

Die kosteneffiziente Lösung für Trapezblechdächer: Alu-Trapezbrücke 300 mm
Warum teure, meterlange Schienen verlegen, wenn es auch einfacher geht? Unsere Trapezbrücke (Kurzschiene) wird direkt auf den Hochsicken Ihres Trapezblechdaches verschraubt. Das spart Materialkosten, erleichtert den Transport und verkürzt die Montagezeit erheblich.
❄️ Der 40-mm-Leistungs-Vorteil
Viele Standard-Kurzschienen sind sehr flach. Unser Profil bietet jedoch eine Höhe von 40 mm.
Warum ist das wichtig? Dieser Abstand sorgt für einen ausreichenden Luftstrom unter dem Solarpanel (Kamineffekt). Eine bessere Hinterlüftung kühlt die Module im Sommer und sorgt so für einen messbar höheren Stromertrag.
Viele Standard-Kurzschienen sind sehr flach. Unser Profil bietet jedoch eine Höhe von 40 mm.
Warum ist das wichtig? Dieser Abstand sorgt für einen ausreichenden Luftstrom unter dem Solarpanel (Kamineffekt). Eine bessere Hinterlüftung kühlt die Module im Sommer und sorgt so für einen messbar höheren Stromertrag.
Sicher und Dicht:
Jede Dachdurchdringung ist ein Risiko. Deshalb ist unsere Trapezbrücke an der Unterseite bereits mit einem hochwertigen EPDM-Dichtband ausgestattet. Dieses wird beim Festschrauben komprimiert und dichtet das Bohrloch zuverlässig gegen Regenwasser ab.
Ihre Vorteile einer Trapezbrücke:
- Hohe Stabilität: Gefertigt aus robustem Aluminium, hält die Brücke Wind- und Schneelasten sicher stand.
- Universelle Modulbefestigung: Der obere Kanal (Nut) ist ausgelegt für M8 Vierkantmuttern oder Nutensteine. So können Sie gängige Mittel- und Endklemmen verwenden.
- Einfaches Handling: Die handlichen 300 mm Stücke lassen sich leicht aufs Dach transportieren und flexibel positionieren – passend für jede Modulgröße (hochkant oder quer).
- Langlebigkeit: Aluminium ist von Natur aus korrosionsbeständig – ideal für ein langes Dachleben.
💡 Montage-Hinweis (Zubehör):
Die Befestigung der Brücke auf dem Dach erfolgt in der Regel mit speziellen Dünnblechschrauben (Bohrschrauben mit Dichtscheibe) oder Nieten, die seitlich in die Flanken oder von oben in die Sicke geschraubt werden.
Bitte prüfen Sie die Blechstärke Ihres Daches und bestellen Sie die passenden Schrauben separat dazu!
Die Befestigung der Brücke auf dem Dach erfolgt in der Regel mit speziellen Dünnblechschrauben (Bohrschrauben mit Dichtscheibe) oder Nieten, die seitlich in die Flanken oder von oben in die Sicke geschraubt werden.
Bitte prüfen Sie die Blechstärke Ihres Daches und bestellen Sie die passenden Schrauben separat dazu!
Technische Daten:
- Länge: 300 mm
- Höhe: 40 mm (für optimale Lüftung)
- Material: Aluminium (blank)
- Dichtung: EPDM-Band (unterseitig vorkonfektioniert)
- Profil-Nut (Oben): M8 (für Vierkantmuttern / Nutensteine)
- Montagegrund: Trapezblech (Stahl oder Alu)
